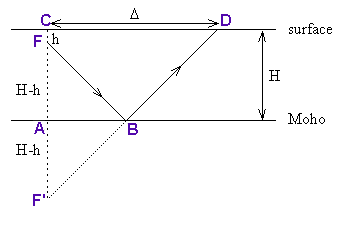

Principe de calcul de la profondeur du Moho

Données : les points remarquables
C : épicentre du séisme
D : station où le séisme est enregistré
F : Foyer du séisme
B : Point de réflexion des ondes P


Données : les distances

FD : trajet des ondes P directes
CD : distance de l'épicentre à la station
H : profondeur du Moho
h : profondeur du foyer du séisme

Au point D parviennent d'abord les ondes P directes selon le trajet FD puis un second train d'ondes P (= ondes PMP) selon le trajet FB et BD; on nomme  dt  le retard des ondes PMP par rapport aux ondes P


Données : les temps

t1 : temps d'arrivée des ondes directes P à la station D
t2 : temps d'arrivée des ondes PMP à la station D
dt = t2-t1



Calcul de la profondeur du Moho

On connait la vitesse des ondes P dans la croûte continentale et en particulier dans les Alpes (V = 6,25 Km . s-1).

Si on considère le triangle rectangle FCD, le théorème de Pythagore  permet d'écrire : FD2=FC2+CD2  . En remplaçant par leurs valeurs, on obtient (Vt1)2 = h2+D2  soit t12 = (h2 + D2)/ V2.
De la même façon, si on considère le triangle rectangle CF'D, le théorème de Pythagore permet d'écrire : F'D2 =CF'2+CD2 . En remarquant que FB+BD (trajet des ondes PMP) = F'B+BD  et en remplaçant par leurs valeurs les diverses expressions, on obtient
(Vt2)2 = (2H-h)2+D2  soit t22=(2H-h)2+D2/V2.
La suite du calcul est donnés ci-contre sachant que dt = t2-t1:

Calcul de la position du point de réflexion (distance AB)

Le théorème de Thalès appliqué au triangle F'CD permet d'écrire l'égalité des rapports ci-contre :
