Cette modélisation explique
pourquoi les ondes sismiques se propagent selon des lignes courbes et non
des droites dans leur progression au cœur de la Terre.
Modèle
On utilise dans ce montage
une cuve à parois transparentes et de grande longueur.
Dans la cuve, on verse une
solution de chlorure de sodium très concentrée ; une concentration telle
qu'il existe un gradient de concentration entre le haut et le bas de la
cuve. On a lors un modèle très approché des gradients de densité terrestre
pour un milieu donné.
Un faisceau laser est alors
dirigé parallèlement au long côté de la cuve.

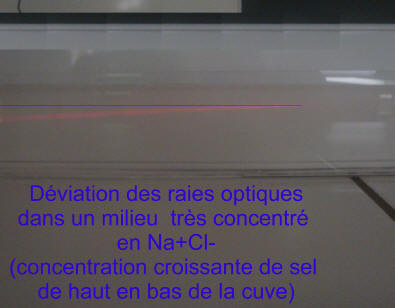

Sur le cliché ci-contre, le
laser n'est pas photographié (côté droit du cliché) et le tout début du
rai laser est peu visible. Pour observer la déviation du rai laser, on a
tracé l'horizontale que l'on pourrait obtenir dans un liquide faiblement
concentré en substances solubles.
|
 |
